项目概况

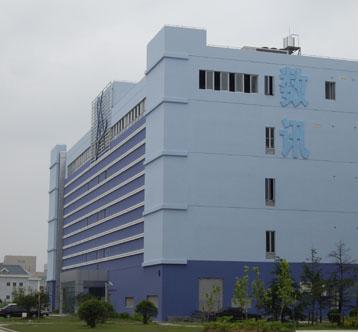

上海数讯张江数据中心大楼共分五层，每层建筑面积70.8*25.5＝ 1805.4m2 ，共计 9027m2 。

中央空调系统负荷参数：

1、一层动力站内设备发热量较大，冷负荷计算按照400W/m2。可分为两区，每区面积 364 m2 ，共计2* 364m2 *400w/m2=291.2kw。因发热量大需要全年供冷。

2、二层-四层机房新风负荷计算人数取50人，按照 30m3 /人计算，需要新风 1500 m3 /h，据焓湿图计算得出新风冷负荷约为24kw，热负荷为21kw。

3、五层房间采用风机盘管+新风系统。建筑面积 71.2 m * 24 m = 1708.8 m2 ，按照150w/m2计算，夏季冷负荷为256.3kw。冬季热负荷按照80 w/m2计算，为136.7kw。

经以上计算，本项目总冷负荷为291.2kw +24kw +256.3kw=571.5kw，总热负荷为136.7kw +21kw=157.7k

示范项目应用技术

1. 带新风自然冷却技术
2. 新风自然冷却系统全自动控制
3. 水泵变频调速

项目总投资，回收期及社会经济效益

1. 项目总投资160万元
2. 全年节省标煤119吨
3. 回收期小于2年

示范适用范围

1. 全年运行非夏季需要供冷的空调系统

实施单位

1. 上海阿尔西空调系统服务有限公司

检测单位

1. 上海数讯信息技术有限公司
2. 上海阿尔西空调系统服务有限公司

新风自然冷却运行模式特点：

1、独立送新风系统，在冬季和过渡季节充分利用自然资源，减少能源消耗，减少环境污染，有效保证空调区域的空调效果并显著提升空调区域的空气品质。

2、新风自然冷却可减少制冷主机运行时间，延长机组和相关设备寿命，降低机组维修保养费用，提高经济性。

3、通过自控系统，在过渡季节和冬季，制冷主机不开启情况下，调节风阀，控制新风量，控制加湿量使用户得到舒适的环境，降低过渡季节空调系统运行费用。

运行策略：室外空气温度> 20℃ 时，1台风冷热泵主机运行制冷工况，组合式空调机组运行空调工况，排风机停止运行。

新风自然冷却运行阶段为：室外空气温度< 20℃ ，风冷热泵主机停止运行，组合式空调机组运行全新风工况，排风机运行。

预计新风自然冷却运行模式全年运行时间为122天（室外气象参数是一直变化的，我们取的122天是一个平均数值）。

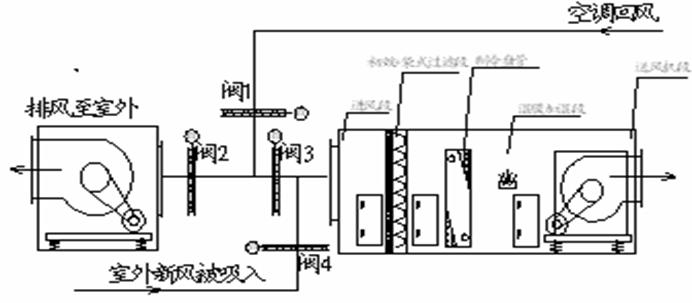

新风自然冷却运行模式工作原理图













示范项目源企业评价

我公司“带新风自然冷却的中式空调系统节能改造”项目，采用了合同能源管理方式，在市合同能源管理指导委员会等各位领导的大力支持下，通过与实施单位上海阿尔西空调系统服务有限公司的共同努力，现工程已通过验收，圆满完成。由我公司与实施单位共同检测，空调系统自投入使用以来运行稳定，工作人员反映良好，检测结果完全达到设计要求，节能效果显著，全年节省标煤119吨，取得了良好的经济、社会和环保效益。

本项目得到市经委、科委、节能办等各位领导和专家的一致肯定和好评，并作为市合同能源办节能示范项目加以宣传和推广。节约能源是企业降本增效的重要途径，也是保护环境走可持续发展的重要内容，是我们应尽的义务。
